Mega shield sensor shield v2 - Shields

O Mega Sensor Shield V2.0 é um shield desenvolvido para aplicação junto ao Arduino Mega, onde é responsável por expandir de maneira significativa suas conexões, possibilitando a utilização de diversos módulos.

Muito prático, o Mega Sensor Shield V2.0 possui 54 portas digitais e 16 portas analógicas, botão reset, led indicador, além de contar com pinagem para módulo Bluetooth, SD Card, entre outros, além de pinos ICSP.

O Mega Sensor Shield V2.0 possibilita também a ligação de servos, motores e sensores, contando com bornes a parafuso que possibilitam utilizar alimentação de fontes externas, se retirado o jumper.

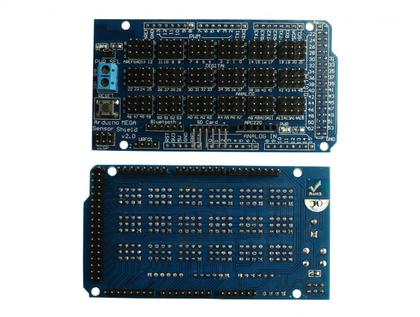

Cada fileira de 3 pinos do Mega Sensor Shield é ordenada da seguinte forma: GND - VCC - SINAL, o que vem a facilitar a conexão de jumpers ou outros tipos de conectores, de modo rápido e prático. A nomenclatura dos demais pinos pode ser observada junto à placa ou junto à imagem disponível logo abaixo.

Características:

- Mega Sensor Shield V2.0;
- Shield para Arduino Mega;
- 54 portas digitais e 16 portas analógicas;
- Porta de comunicação I2c e UART;
- Pinos especiais para módulo Bluetooth e SD Card;
- Botão reset integrado;
- Bornes para alimentação externa;
- Pode ser utilizado para motores, servos, sensores, etc.

Especificações:

- Modelo: Sensor Shield V2.0;
- Compatibilidade: Arduino Mega;
- Portas Digitais I/O: 54;
- Portas Analógicas: 16;
- Dimensões (CxL): 100x54mm;
- Peso: 39g;
